Проектирование без 3D-моделей — дорого
При разработке шкафа или корпуса инженер должен заранее знать точные габариты и монтажные размеры каждого компонента — включая замки и петли. Раньше для этого приходилось искать чертежи, сверять размеры вручную и перерисовывать деталь в САПР. Это долго и чревато ошибками.

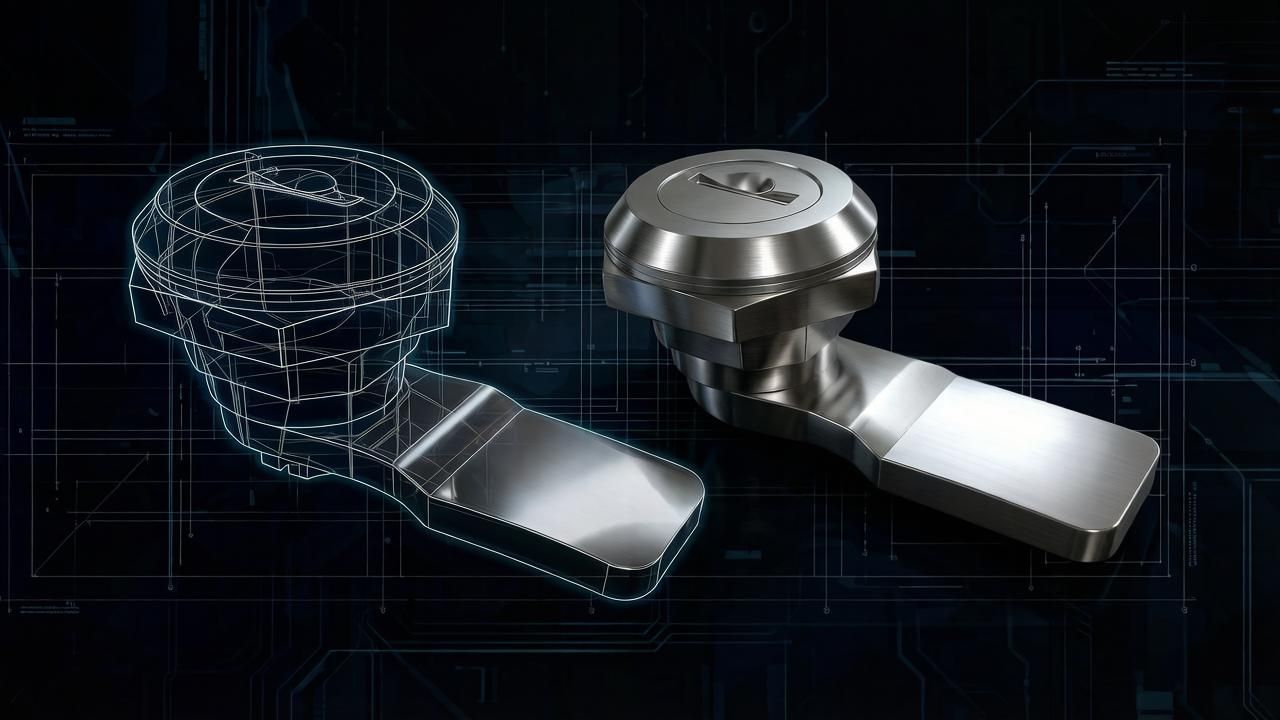

Современные производители фурнитуры публикуют готовые 3D-модели в форматах STEP и в библиотеках CAD. Инженер просто вставляет деталь в свою сборку.
Что даёт STEP/CAD-модель
- Точная геометрия — реальные размеры, без ручного перечерчивания;
- Проверка посадки — видно, поместится ли замок в панель, не пересечётся ли с соседними элементами;
- Монтажные схемы — вырезки, отверстия, зоны крепления;
- Спецификации — автоматический подсчёт в BOM.
Какие форматы нужны
- STEP (.step/.stp) — универсальный нейтральный формат для любых САПР;
- Нативные форматы — SolidWorks, Inventor, Creo;
- Просмотрщики — онлайн-3D для быстрой оценки.
Как это снижает риски
- Исключает ошибки ручного переноса размеров;
- Ускоряет проверку собираемости изделия;
- Позволяет заранее согласовать конструкцию с заказчиком;
- Сокращает количество итераций и опытных образцов.
Что искать у производителя
- Наличие STEP-моделей на странице товара;
- Актуальность геометрии (соответствие текущей ревизии изделия);
- Дополнительные материалы: инструкции по монтажу, схемы вырезки.
Доступ к качественным 3D-моделям — признак серьёзного производителя. Это экономит инженеру дни работы и страхует от дорогих ошибок на этапе производства.
